本图集适用于非抗震区及抗震设防烈度≤9度地区、柱距为6m、7.5m、9m（当柱距为12m时，可在中间屋架支座处设置与其相配合的托架或托梁），屋架下弦≤20m，吊车起重量≤50t的中、轻级工作制，屋面材料为压型钢板、夹芯板、发泡水泥复合大型屋面板的一般单层工业厂房。本图集为跨度15~30m的轻型屋面梯形钢屋架（剖分T型钢弦杆）及相应的檩条布置和支撑施工详图。本图集提供的屋架自重轻、节约钢材、施工周期短，相关设计、施工、监理人员可与图集05G516、G521-1~2等配合使用。
标准编号：06SG515-2
标准名称：轻型屋面梯形钢屋架（剖分T型钢）
发布部门：中国建筑标准设计研究院
发布日期：2006-09-01
实施日期：2006-09-01
起草单位：上海交通大学、中国建筑标准设计研究院
文件格式：PDF
文件页数：197页
文件大小：35.78MB
标准全文下载：
该附件已被删除或屏蔽，无法下载！

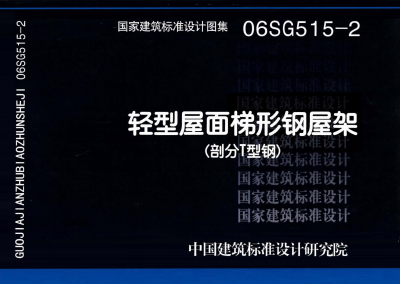

文档首页截图如下：
 |
