GB/T 11313.13-2018 射频连接器 第13部分:1.6/5.6和1.8/5.6型射频同轴连接器分规范

[复制链接]
发表于 2023-1-13 13:32:34 | 显示全部楼层 |阅读模式
本部分为GB/T 11313.1—2013的分规范,它给出了制定1.6/5.6型(75 Ω)和1.8/5.6型(50 Ω)射频同轴连接器详细规范的内容和规则,以及详细规范的空白格式。1.6/5.6型(75 Ω)和1.8/5.6型(50 Ω)射频同轴连接器具有螺纹和推拉止动式连接机构,以及适合于滑轨式机架和面板使用的机构。1.6/5.6型(75 Ω)的电缆连接器能在频率达1GHz的范围内正常工作,1.8/5.6型(50 Ω)的电缆连接器能在频率达10GHz的范围内正常工作,均可用于微波传输系统(中配接各种射频电缆或微带)等。
本部分规定了2级通用连接器的插合界面尺寸、标准规检测要求、以及从GB/T 11313.1—2013中选取的适用于1.6/5.6型(75 Ω)和1.8/5.6型(50 Ω)射频同轴连接器所有详细规范的标准规详细要求和试验程序。
本部分还规定了编写详细规范时应考虑的推荐额定值和特性,并规定了适用于M级和H级评定等级的试验一览表和检验要求。
注:本部分原始尺寸为毫米,所有未注尺寸的图形结构仅供参考。
标准编号:GB/T 11313.13-2018
标准名称:射频连接器 第13部分:1.6/5.6和1.8/5.6型射频同轴连接器分规范
英文名称:Radio-frequency connectors—Part 13:Sectional specification for type 1.6/5.6 and 1.8/5.6 RF coaxial connectors
发布部门:国家市场监督管理总局、中国国家标准化管理委员会
发布日期:2018-09-17
实施日期:2019-01-01
标准状态:现行
起草单位:常州金信诺凤市通信设备有限公司、中国电子技术标准化研究院
起草人员:周新、李玲娜、吴正平
文件格式:PDF
文件页数:25页
文件大小:617.11KB

标准全文下载:
GBT 11313.13-2018.pdf (617.11 KB)

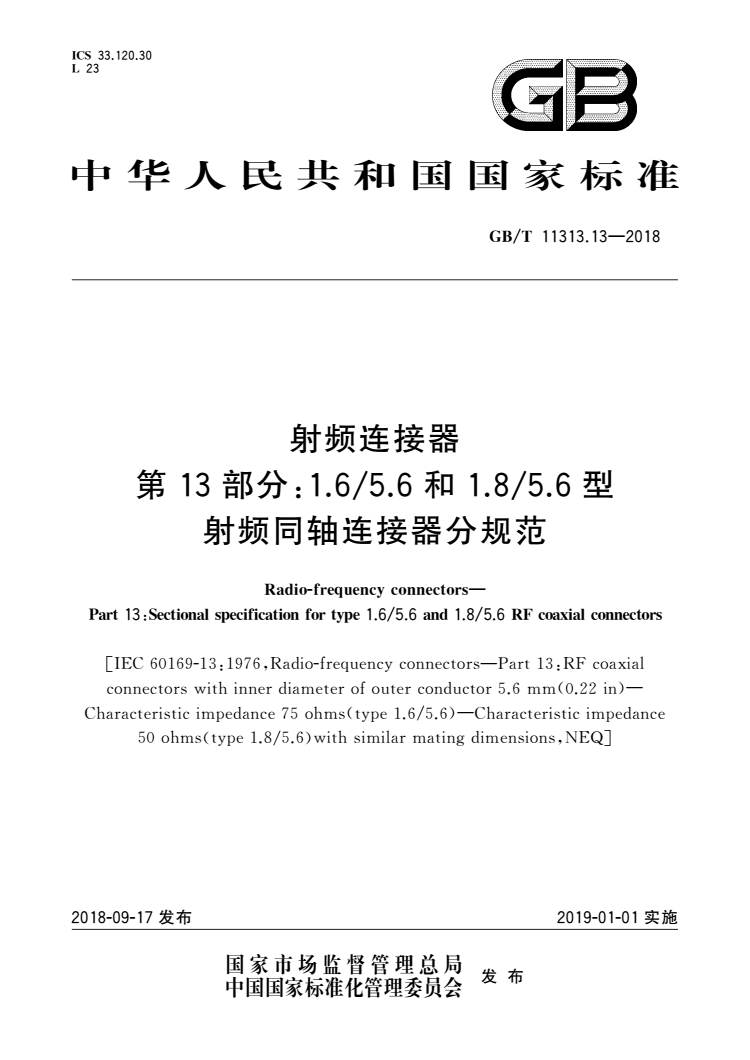

文档首页截图如下:
