GB/T 11313.11-2018 射频连接器第11部分：外导体内径为9.5mm(0.374in)、特性阻抗为50Ω、螺纹连接的射频同轴连接器(4.1/9.5型)分规范

显示全部楼层 · 发表于 2023-1-13 13:32:21

本部分为GB/T 11313.1—2013的分规范，它给出了制定4.1/9.5型射频同轴连接器详细规范的内容和规则，以及详细规范的空白格式。4.1/9.5型射频同轴连接器具有50 Ω标称阻抗、螺纹连接，工作频率达14 GHz，在微波传输系统中主要用于配接各种射频电缆或微带。
本部分规定了2级通用连接器的插合界面尺寸、0级标准试验连接器的详细尺寸、标准规检测要求、以及从GB/T 11313.1—2013中选取的适用于4.1/9.5型射频同轴连接器的所有详细规范的标准规详细要求和试验程序。
本部分还规定了编写详细规范时应考虑的推荐额定值和特性，并规定了适用于M级和H级评定等级的试验一览表和检验要求。
注：本部分原始尺寸为毫米，所有未注尺寸的图形结构仅供参考。
标准编号：GB/T 11313.11-2018
标准名称：射频连接器第11部分：外导体内径为9.5mm(0.374in)、特性阻抗为50Ω、螺纹连接的射频同轴连接器(4.1/9.5型)分规范
英文名称：Radio-frequency connectors—Part 11:Sectional specification for RF coaxial connectors with inner diameter of outer conductor 9.5 mm(0.374 in)with screw coupling with characteristic impedance 50 Ω (type 4.1/9.5)
发布部门：国家市场监督管理总局、中国国家标准化管理委员会
发布日期：2018-09-17
实施日期：2019-01-01
标准状态：现行
起草单位：中航富士达科技股份有限公司、中国电子技术标准化研究院
起草人员：杨秋莉、武向文、吴正平
文件格式：PDF
文件页数：22页
文件大小：535.30KB

标准全文下载：

GBT 11313.11-2018.pdf (535.3 KB)

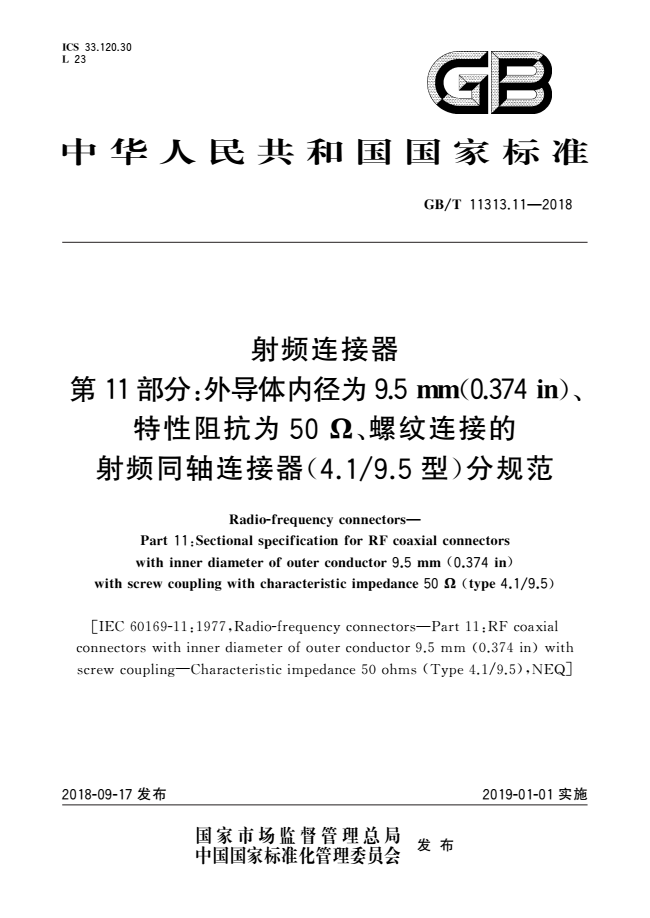

文档首页截图如下：
