18K116-4 XZW50型消声弯头选用与制作

显示全部楼层 · 发表于 2023-1-12 09:46:08

本图集为修编图集，替代97K130-1（ZW型消声弯管部分），本图集分选用分册和制作分册。本图集适用于新建、改建、扩建的工业与民用建筑中的通风、空调系统。输送介质无腐蚀性、无粉尘、无油烟，物理性能类似于空气的气体。图集主要内容包含XZW50型消声弯头的选用和制作两个分册。选用分册含编制说明、XZWB50型消声弯头外形尺寸图、外形尺寸及性能参数表以及消声器性能曲线。制作分册则由XZW50型消声弯头构造图、XZWA50型和XZWB50型消声弯头制作总图、XZWB50型消声弯头零部件详图和构造节点详图等组成。消声弯头规格从最小400×200mm至最大1600×630mm，共计32种。图集特点：对每种规格的XZWB50型消声弯头进行了逐一测试，且测试工作是在有国家资质认可的试验台上完成的，因此图集中给出的消声弯头性能参数、曲线完整可靠。考虑到生产企业制作加工的差异性，消声棉采购的不确定性等因素，图集给出了设计人员选用的推荐值。同时，主编单位将消声弯头单面穿孔板和双面穿孔板的消声导流片的对比试验、630和800系列消声弯头采用金属板导流片或消声导流片以及无导流片的对比试验、以及消声弯头四壁吸声材
标准编号：18K116-4
标准名称：XZW50型消声弯头选用与制作
发布日期：2018-07-01
实施日期：2018-07-01
标准状态：现行
文件格式：PDF
文件页数：104页
文件大小：12.34MB

标准全文下载：

该附件已被删除或屏蔽，无法下载！

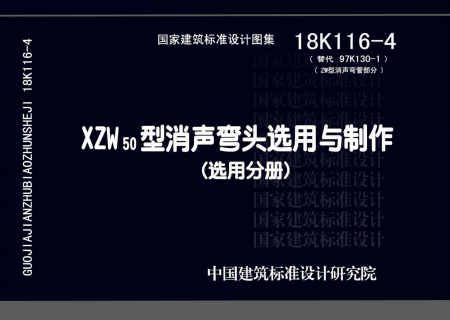

文档首页截图如下：
