本标准规定了石油化工建筑采暖通风与空气调节设计中所采用的设备、管道、系统代号及常用的设计图例画法。
本标准适用于新建、扩建、改建的石油化工企业生产厂房及辅助建筑的采暖通风与空气调节设计。
标准编号：SH/T 3102-2017
标准名称：石油化工采暖通风与空气调节设计图例及代号
英文名称：Design symbols and alphabet code for heating, ventilation and air conditioning in petrochemical industry
发布部门：中华人民共和国工业和信息化部
发布日期：2017-04-12
实施日期：2017-10-01
替代情况：替代SH/T 3102-2000
起草单位：中国石化工程建设有限公司、中石化宁波工程有限公司
文件格式：PDF
文件页数：24页
文件大小：8.35MB
标准全文下载：

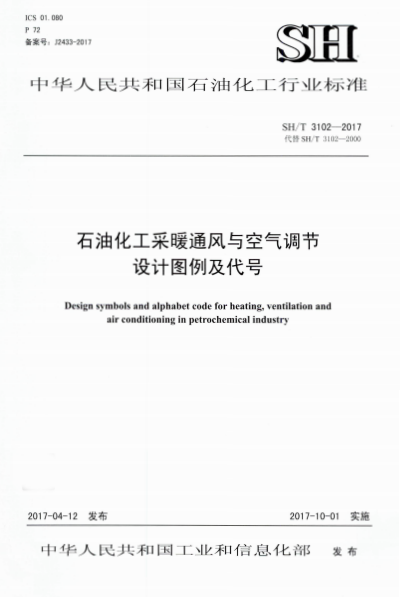

文档首页截图如下：
 |
